產品簡介

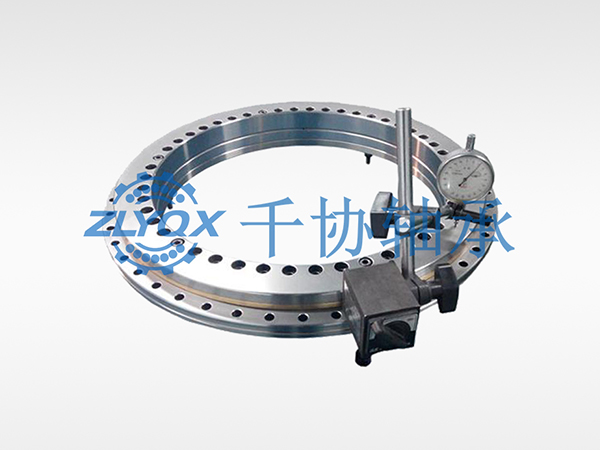

YRTM 型是集成角度測量系統的三排滾子推力 - 向心轉臺軸承，在 YRT 標準型基礎上加裝鋼柵 / 磁柵角度測量裝置，由兩列軸向推力滾子與一列徑向圓柱滾子構成
YRTM 型是集成角度測量系統的三排滾子推力 - 向心轉臺軸承，在 YRT 標準型基礎上加裝鋼柵 / 磁柵角度測量裝置，由兩列軸向推力滾子與一列徑向圓柱滾子構成，可同時承受雙向軸向力、徑向力及傾覆力矩，出廠帶預載，適配低速、高剛性且需實時角度反饋的精密回轉場景，是高精度閉環控制轉臺的核心部件。
核心工藝與材質：滾道采用 GCr15/GCr15SiMn 軸承鋼淬硬至 HRC58-62，耐磨抗疲勞；軸向為推力滾針、徑向為圓柱滾子，經精密分選尺寸一致性高。保持架為尼龍 / 黃銅材質，分隔滾子降低摩擦扭矩。座圈、軸圈一體加工帶安裝孔，推力墊圈輔助定位，集成鋼柵 / 磁柵測量系統，角度測量精度可達 1 角秒，實時輸出信號，適配閉環控制?？膳涿芊?，出廠預載無需調游隙，安裝對中要求高。
規格參數：
尺寸：內徑 50-1030mm，如 YRTM200（200×300×45mm）、YRTM325（325×450×60mm），與 YRT/YRTS 安裝尺寸一致，方便互換。
精度：標準 P4 級，高端可達 P2 級，角度測量精度 1 角秒，旋轉精度優異。
潤滑：脂潤滑為主，適配低速重載，外圈注油嘴可補脂。
類型：YRTM 為標準測量型，可定制不同測量分辨率與信號輸出類型。
核心優點：
高精度測量：集成角度測量系統，實時反饋角度位置，定位精度達 1 角秒，適配閉環控制。
高剛性承載：三排滾子 + 預載設計，傾斜剛度高，抗變形能力強，保障加工精度。
安裝便捷：自帶安裝孔，與 YRT 系列互換安裝尺寸，簡化裝配與升級。
穩定可靠：一體結構 + 預載，旋轉精度穩定，無滾子鎖死風險，測量系統抗干擾性強。
應用場景：
廣泛用于精密數控轉臺、五軸加工中心、高精度分度頭、醫療影像設備（如 CT 旋轉機架）、IC 制造精密裝置、雷達天線座、同步輻射裝置精密轉臺等，適配需實時角度監控與高精度定位的低速重載回轉場景。
